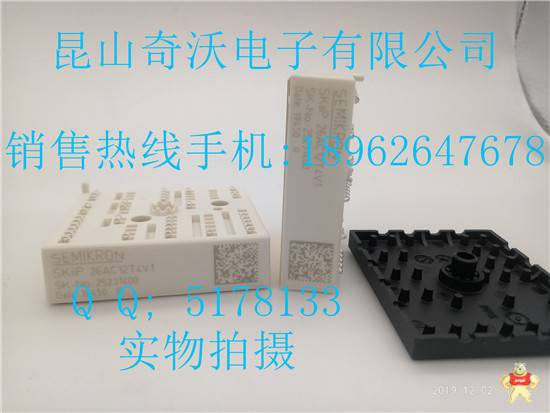

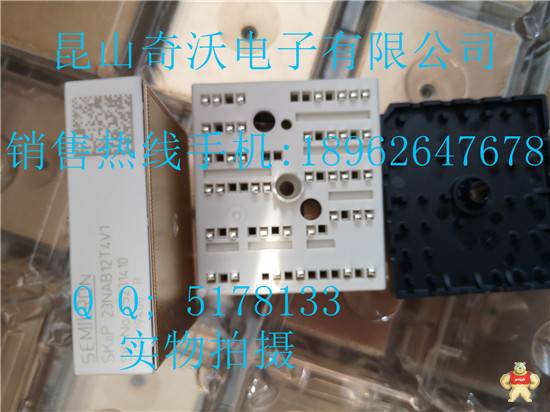

新款西门康IGBT智能功率模块SKiiP23NAB12T4V1欢迎来电垂询昆山奇沃电子
  • 新款西门康IGBT智能功率模块SKiiP23NAB12T4V1欢迎来电垂询昆山奇沃电子
  • 新款西门康IGBT智能功率模块SKiiP23NAB12T4V1欢迎来电垂询昆山奇沃电子
  • 新款西门康IGBT智能功率模块SKiiP23NAB12T4V1欢迎来电垂询昆山奇沃电子

产品描述

主要厂家品牌:INFINEON、SANREX,WESTCDOE ,SEMIKRON ,EUPEC,IR,POSEICO,POWEREX等。

电压测方法
可控硅为什么其有“以小控大”的可控性呢?下面我们用图表-27来简单分析可控硅的工作原理。
首先,可以把从阴极向上数的第一、二、三层看面是一只NPN型号晶体管,而二、三四层组成另一只PNP型晶体管。其中第二、第三层为两管交迭共用。当在阳极和阴极之间加上一个正向电压Ea,又在控制极G和阴极C之间(相当BG1的基一射间)输入一个正的触发信号,BG1将产生基极电流Ib1,经放大,BG1将有一个放大了β1倍的集电极电流IC1。因为BG1集电极与BG2基极相连,IC1又是BG2的基极电流Ib2。BG2又把比Ib2(Ib1)放大了β2的集电极电流IC2送回BG1的基极放大。如此循环放大,直到BG1、BG2完全导通。实际这一过程是“一触即发”的过程,对可控硅来说,触发信号加入控制极,可控硅立即导通。导通的时间主要决定于可控硅的性能。
可控硅一经触发导通后,由于循环反馈的原因,流入BG1基极的电流已不只是初始的Ib1,而是经过BG1、BG2放大后的电流(β1β2Ib1)这一电流远大于Ib1,足以保持BG1的持续导通。此时触发信号即使消失,可控硅仍保持导通状态只有断开电源Ea或降低Ea,使BG1、BG2中的集电极电流小于维持导通的*小值时,可控硅方可关断。当然,如果Ea极性反接,BG1、BG2由于受到反向电压作用将处于截止状态。这时,即使输入触发信号,可控硅也不能工作。反过来,Ea接成正向,而触动发信号是负的,可控硅也不能导通。另外,如果不加触发信号,而正向阳极电压大到超过一定值时,可控硅也会导通,但已属于非正常工作情况了。
可控硅这种通过触发信号(小的触发电流)来控制导通(可控硅中通过大电流)的可控特性,正是它区别于普通硅整流二极管的重要特征。
普通可控硅的三个电极可以用万用表欧姆挡R×100挡位来测。大家知道,晶闸管G、K之间是一个PN结(a),相当于一个二极管,G为正极、K为负极,所以,按照测试二极管的方法,找出三个极中的两个极,测它的正、反向电阻,电阻小时,万用表黑表笔接的是控制极G,可以用刚才演示用的示教板电路。接通电源开关S,按一下按钮开关SB,灯泡发光就是好的,不发光就是坏的。

 昆山奇沃电子有限公司专业代理各种进口IGBT、二极管、整流桥、IPM、电容

可控硅-快速系列,交期快,货源稳,品质保证可以直接境外订货。



代理经销以下品牌功率半导体器件

2:德国西门康SEMIKRON:IGBT模块;可控硅模块;二极管模块三相整流桥模块平板型可控硅;螺栓型可控硅;螺栓型二极管
德国英飞凌Infineon:IGBT模块;PIM模块;可控硅模块。
德国艾赛斯IXYS:快速恢复二极管模块;可控硅模块。
日本三菱MITSUBISHI:IGBT模块;IPM模块;PIM模块。
日本富士FUJI:IGBT模块;IPM模块;三相整流桥模块。
美国威士VISHAY:螺栓二极管;螺栓可控硅。

赛米控智能功率模块 (SKiiP)系列型号:

Skiip11NAB126V1
SKiiP23NAB12T4V1

Skiip11AC12T4V1
Skiip12AC12T4V1
Skiip13AC12T4V1
Skiip24AC12T4V1
Skiip25AC12T4V1

Skiip25AC12T4V25
Skiip26AC12T4V1






Skiip37AC12T4V2
Skiip38AC12T4V2

SKIIP集合了功率半导体开关,散热器和带保护电路以及电流监控的门极驱动。它包含了闭环电流传感器,用来作为短路电流和过电流保护。SkiiP方案推荐作为新设计,特别是应用在高功率密度的要求下。它的应用范围是600A-3600A,1200V/1700V(高达2.1MW).除了风能的应用外,SKIIP模块也用在电梯,太阳能和铁路的应用中。
